قالببندی قالبهای موقتی است که بتن در آن ریخته میشود و برای ریختن بتن بر اساس طرح فشرده میشود. قالب در موقعیت صحیح برای ریخته گری اعضای سازه ای بتنی ساخته می شود. تا زمانی که بتن سخت شود و شروع به استحکام کند، قالب در موقعیت خود نگه داشته می شود.
برداشتن قالب تنها زمانی توصیه می شود که بتن برای تحمل وزن مرده خود بدون کمک بیشتر قالب یا هر گونه تکیه گاه استحکام پیدا کرده باشد. قبل از پرداختن به اقدامات احتیاطی که باید در حین برداشتن قالب یا تکیه گاه انجام شود، همیشه لازم است که زمان صحیح برداشتن قالب را بدانیم. قالب باید پس از دستیابی به مقاومت مورد نظر توسط عناصر سازه ای بتنی که در داخل قالب قرار می گیرند، برداشته شود. در اینجا ما اطلاعات مختصری در مورد زمان صحیح برداشتن قالب و اقدامات احتیاطی که باید انجام شود ارائه کرده ایم. برای خرید بهترین بلوک زن و جدول زن اتوماتیک با کارشناسان صادقی ماشین تماس بگیرید.
زمان صحیح حذف قالب
مدت زمانی که بتن در قالب قرار می گیرد تا زمانی که قالب برداشته می شود دوره نگهدارنده نامیده می شود. این بازه زمانی بر اساس عوامل مختلفی مانند:
- نوع و عیار بتن
- مواد افزودنی مورد استفاده در مخلوط بتن
- طرح های قالب
- درجه حرارت
- نوع المان سازه ای (ستون/تیر/دال)
- کیفیت مواد
- شرایط پخت
فرآیند حذف قالب پس از ریخته گری بتن و به دست آوردن مقاومت کافی است که به آن ضربه قالب می گویند. این امر منجر به ایجاد تنش در عنصر سازه می شود زیرا به دلیل از بین رفتن تکیه گاه ها چه در طرفین و چه در پایین به دلیل از بین رفتن تکیه گاه، اکنون مسئولیت نگه داشتن خود بر عهده سازه می شود. یک عنصر بتنی که به درستی سخت شده باشد می تواند در برابر این تنش های خارجی در طول حذف قالب مقاومت کند. قالب برای مدت طولانی تری به منظور کمک به عمل آوری عناصر بتنی باقی می ماند.
دوره زمانی معمولی که پس از آن می توان قالب را حذف کرد، در زیر نشان داده شده است:
توضیحات عضو ساختاری |
دوره زمانی حذف (روزها) |
| قالب بندی کف به دال ها | 3 |
| پایه های تیر – پایه ها در زیر باقی مانده اند | 7 |
| حذف پایه برای اسلب تا 4.5 متر | 7 |
| برداشتن پایه برای دال های > 4.5 متر | 14 |
| تا 6 متر تیرها و قوس ها | 14 |
| تیرها و قوس های دهانه بیشتر از 6 متر | 21 |
| دیوارها، ستون ها، تیر عمودی سمت | 16-24 ساعت |
شرایط ذکر شده در بالا برای شرایط عادی قابل اجرا است. دمای معمولی آن کمتر از 15 درجه سانتیگراد نباشد و سیمان مورد استفاده سیمان پرتلند معمولی است . برای دماهای پایین تر و سایر انواع سیمان، زمان توصیه شده را می توان به طور مناسب تغییر داد. در چنین مواردی باید به شدت از دستورات مهندس سازه پیروی کرد .
الزامات و اقدامات احتیاطی برای حذف قالب
حذف قالب باید به گونه ای انجام شود که حداقل ضربه یا ارتعاش به بتن منتقل شود. ضربه زدن به قالب نباید آسیبی به سازه وارد کند.
برخی از اقدامات احتیاطی که در هنگام حذف قالب انجام می شود عبارتند از:
- همیشه زمانی که المان به زمان حذف قالب رسید که با نتایج آزمایش انجام شده در آزمایشگاه مشخص می شود، حذف قالب را شروع کنید. برای سازه های معمولی کوچک و معمولی که امکان آزمایش وجود ندارد، دستورالعمل های موجود در نقشه ها یا دستورالعمل های مهندس سازه را دنبال کنید.
- مقاومت فشاری طبق روش IS دنبال می شود. آزمایش در مکعب های استاندارد و/یا سیلندر از مخلوط نمونه مشابه انجام می شود.
- مقاومت توسعه یافته بتن را می توان در محل با استفاده از آزمایش های غیر مخرب (NDT) قبل از حذف قالب تعیین کرد.
- تکیهگاههای قالب برای زیراندازها برداشته نمیشوند مگر اینکه اطمینان حاصل شود که میتواند وزن خود و تنشهای وارده به بیرون را تحمل کند.
- مهندسان کیفیت باید قبل از شروع فرآیند حذف قالب، سایت را بررسی کنند.
- کارگران قبل از برداشتن قالب باید دسترسی ایمن داشته باشند.
- ملاحظات ویژه ای باید به آسیب های یخ زدگی و ایجاد ترک در بتن به دلیل هر نوع انقباضات حرارتی در حین حذف قالب داده شود. اگر این خطر وجود داشته باشد، زمان حذف قالب را می توان به تاخیر انداخت. در صورتی که سازه را برنامه ریزی و عایق بندی کرده باشیم تا در معرض چنین آسیب هایی قرار نگیرند می توان قالب ها را در زمان بندی صحیح حذف کرد. این امر عمدتاً در بتن ریزی در هوای سرد مشاهده می شود.
- زمان ضربه سازه با مقاومت به دست آمده یا از طریق آزمایش غیر مخرب تعیین می شود.
- قطعات قالب و واحدهای مربوطه باید به گونه ای چیده شوند که حذف آسان شود. این به کاهش آسیب به بتن کمک می کند.
- فقط برداشتن دقیق صفحات قالب به استفاده مجدد از آنها کمک می کند.
- روند حذف قالب باید به درستی توسط یک مهندس نظارت شود. بتن با کیفیت خوب عاری از لانه زنبوری و ترک خواهد بود. در صورت وجود هر گونه نقص، می توان کارهای تعمیر فوری را انجام داد.
- حذف قالب باید به صورت متوالی و به صورت الگو با تایید مسئول سایت انجام شود.
- برای جدا کردن قالب ها باید از قاچ های چوبی استفاده شود نه قلاب ها.
- تا حذف نهایی تمام واحدهای پایه دار، ته تیر و تیرچه باید به همین صورت باقی بماند.
- حذف قالب نباید باعث آسیب به سطوح بتنی، عمدتاً گوشه ها و لبه ها شود. پس از تکمیل فرآیند حذف، سطوح در معرض دید باید با کیسه های پلی اتیلن یا کیسه های مرطوب پوشانده شوند تا بتن به طور کامل عمل کند.
- گاهی برای افزایش سرعت ساخت، دال ها را یکی روی دیگری ریخته می شود و قالب یک دال دیگر را در زیر نگه می دارد. یعنی در چنین مواردی، دالی که پایههای آن برداشته میشود، نه تنها باید بار خود را تحمل کند، بلکه باید بار را تحمل کند، زیرا یک دال بالای آن هنوز سخت نشده و استحکام کامل خود را به دست نیاورده است. در چنین مواردی همیشه دستورالعمل های مهندس سازه را دنبال کنید.

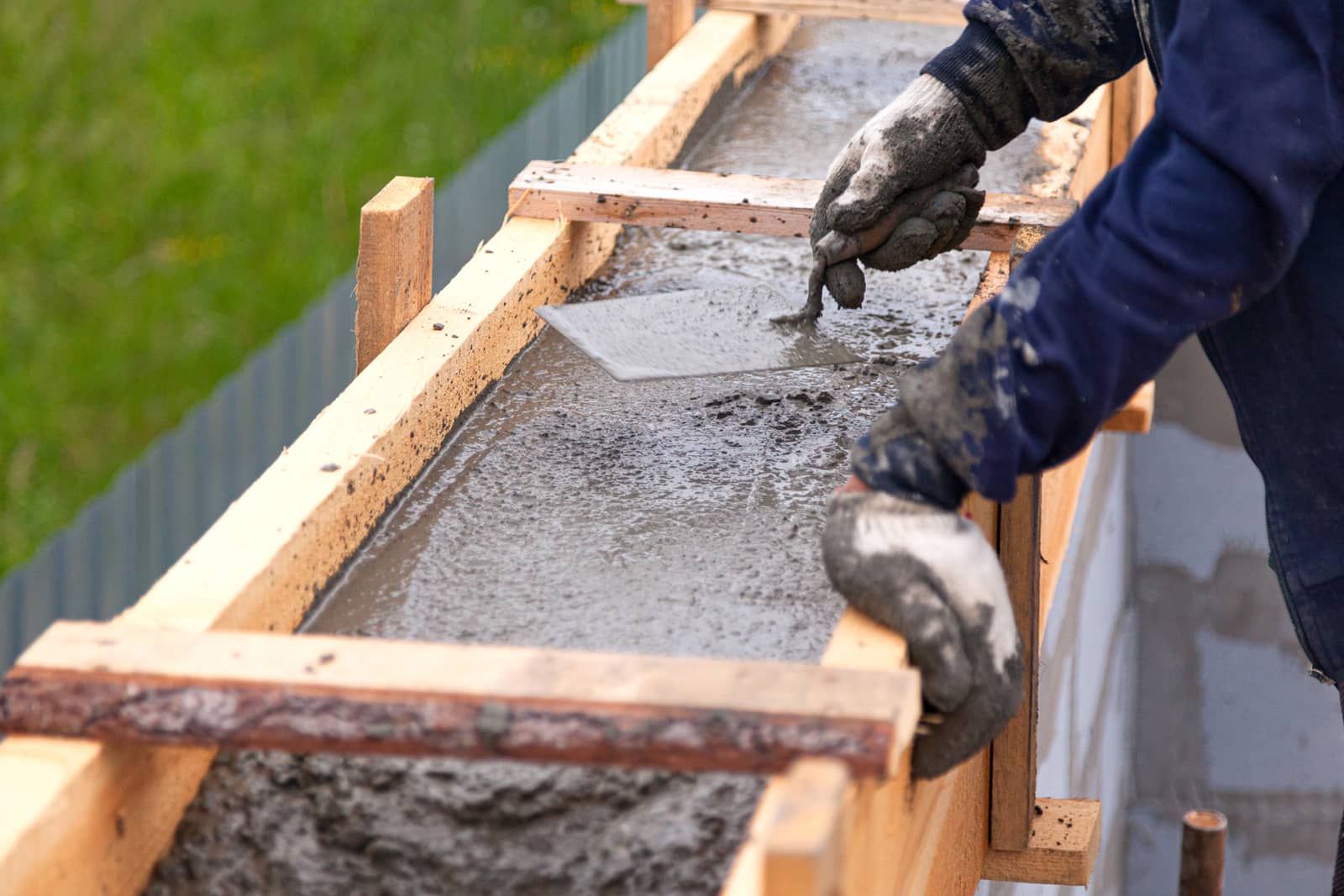

حذف قالب
اگر قالب زودتر حذف شود چه اتفاقی می افتد؟
(الف) برداشتن زودهنگام ساپورت های جانبی:
در مورد ستون ها و تیرها اگر قالب را فوراً جدا کنید، اگر بتن سفت نشده باشد ممکن است کناره ها برآمده شوند. ممکن است کناره ها از خط خارج شوند یا از خط خارج شوند. مجدداً به دلیل از دست دادن طرفین، تبخیر آب بلافاصله شروع می شود و فرد باید بلافاصله عمل آوری را شروع کند.
(ب) حذف زودهنگام پشتیبانی:
اگر استحکام کافی به دست نیاورد ممکن است سازه منحرف شود یا حتی فرو بریزد. لطفاً توجه داشته باشید که اگر در چنین مواقعی انحراف ایجاد شود، به طور دائمی باقی می ماند و تعمیر آن دشوار است. از این رو مراقب باشید.
چک لیست ایمنی قالب
موارد زیر الزامات چک لیست ایمنی قالب هستند:
1. قالب برای عنصر ساختاری مورد بررسی طراحی شده است. نقشه کاری همان باید در سایت موجود باشد.
2. مقاومت عناصری که به عنوان قالب استفاده می شود باید برای تحمل بار سازه و همچنین بار وارد شده کافی باشد.
3. هنگام طراحی قالب، تمام بارها از جمله بارهای وارده در طول فرآیند ریخته گری باید در نظر گرفته شود.
4. در طراحی قالب باید میزان ریزش، ارتفاع ریختن بتن، ترتیب، دما و برنامه ریزی بتن ریزی در نظر گرفته شود.
5. در طراحی قالب باید ظرفیت باربری ایمن خاک در نظر گرفته شود.
6. نقشه کار در محل باید شامل ابعاد دقیق دهانه فشرده سازی، پاکسازی ها باشد.
7. تمام قطعات باید بررسی شوند. آنها باید روی صفحات بلبرینگ دراز بکشند.
8. پایه های معیوب باید برداشته شوند.
ضربه زدن به قالب باید در زمان مناسب انجام شود تا از کیفیت پایین ساخت جلوگیری شود. هنگام ریخته گری بتن، اقدامات احتیاطی فوق برای حذف قالب باید رعایت شود. در غیر این صورت ممکن است اعضای سازه بتنی بشکنند یا فرو بریزند و یا مقاومت لازم را کسب نکنند.
از این گذشته، اگر به دنبال خدمات تخصصی ساخت و سازهای بتنی خود هستید، می توانید پیمانکاران قالب بندی با کیفیت را نیز انتخاب کنید .
نحوه جلوگیری از آسیب در هنگام برداشتن قالب بتن
برای برداشتن قالب نباید از میلگرد استفاده کرد زیرا ممکن است به بتن آسیب برساند، اما گوه های چوبی جایگزین بهتری هستند. اگر بتن به اندازه کافی سخت نباشد، ستونها و طرفهای تیرها ممکن است برآمده شوند، و اگر استحکام کافی نداشته باشد، سازه ممکن است فرو بریزد.
برای مسائل مربوط به الگوی سازماندهی حذف قالب و همچنین کیفیت بتن سخت شده، توصیه می شود مهندس در محل مورد نظر مشورت، نظارت و تخصص داشته باشد.
مقابله با بالا
هر زمان که فرم ها را از یک دال شیب دار بردارید، همیشه باید از بالا شروع کنید. میتوانید با چکش میخهایی را که فرمهای نگهدارنده را کنار هم نگه میدارند، جدا کنید. در فرآیند ساخت و ساز، دال ها و تیرها تحت یک بار زنده قرار می گیرند، بنابراین اطمینان حاصل کنید که مقاومت به دست آمده برای تحمل چنین بارهایی کافی است.
بررسی بتن
شما مطمئن شوید که بتن پخته شده است، به این معنی که به میزان مناسب سخت و خشک است تا از یک سطح محکم اطمینان حاصل شود. امکان پایش دما و قدرت با هر نوع سنسور بی سیمی وجود دارد که نتایج دقیق تری نسبت به شکستگی سیلندر در میدان عمل می کند. زمان حذف بتن در زمستان به طور قابل توجهی بیشتر از تابستان است، بنابراین هنگام بررسی آماده بودن بتن شما باید آب و هوا را در نظر گرفت.
عوامل مؤثر بر زمان برداشتن قالب
زمان برداشتن قالبها تحت تأثیر عوامل مختلفی مانند
- نوع بتن مورد استفاده : انواع مختلفی از بتن موجود است و بسته به مواد مورد استفاده (مثلاً سیمان، افزودنیهای معدنی) زمان سخت شدن آنها میتواند متفاوت باشد، به عنوان مثال اگر از سیمان زودگیر در بتن استفاده شود، قالبها را میتوان به سرعت برداشت.
- کیفیت مصالح مورد استفاده : اگر از مصالح با کیفیت بالا استفاده شود، به خصوص اگر سیمان و افزودنیهای معدنی مانند دوده سیلیس از کیفیت خوبی برخوردار باشند، بتن به سرعت به مقاومت اولیه میرسد، بنابراین قالبها را میتوان به زودی برداشت.
- دمای محل اجرا : این عامل نقش مهمی در زمان گیرش بتن و همچنین افزایش مقاومت آن دارد. زمان برداشتن قالب در هوای سرد بیشتر و در هوای گرم کمتر است.
- عملآوری : نوع عملآوری و سرعت انجام آن بر افزایش مقاومت بتن تأثیر میگذارد، برای مثال اگر از عملآوری با بخار استفاده شود، سرعت افزایش مقاومت بتن سریع است، بنابراین زمان لازم برای برداشتن قالب کمتر خواهد بود.
- شرایط مواجهه : شرایط مواجهه شدید میتواند منجر به کندی رشد مقاومت بتن شود و در نتیجه زمان برداشتن قالب را به تأخیر بیندازد.
علاوه بر عوامل فوق، معیار مهم دیگری نیز وجود دارد که بر اساس تنشها و بار اعمال شده بر بتن هنگام برداشتن قالب است، بنابراین برداشتن قالب تنها پس از آن امکانپذیر است که بتن به مقاومت قابل توجهی تقریباً دو برابر بار وارده در هنگام برداشتن قالب رسیده باشد .
نوع اعضای سازهای نیز در طول برداشتن قالب در نظر گرفته میشود. برای دالها و تیرها که وزن خود و همچنین بار زنده ساختمان را تحمل میکنند، زمان بیشتری برای برداشتن قالب لازم است و همچنین قالبها باید با دقت برداشته شوند تا به عضو آسیبی وارد نشود.
